Epson Stylus Pro /7910/9910/7710/9710/7908/9908/WT7910/7710MFP拆機清潔
大幅面噴墨打印機清潔指南
大幅面噴墨打印機
Epson Stylus Pro7910/9910
Epson Stylus ProWT7910
Epson Stylus Pro7710MFP
Epson Stylus Pro7710/9710
Epson Stylus Pro7908/9908
Epson Stylus Pro /7910/9910/7710/9710/7908/9908/WT7910/7710MFP
警告
1. 維修愛普生的產品應當由愛普生認證的專業大幅面工程師來完成。
2. 確保電源電壓與產品序列號標牌上的額定電壓保持一致，否則請不要連接電源。
3. 當拆卸或組裝產品時，一定要戴上手套避免被鋒利的金屬邊緣劃傷。
4. 請不要進行本指導中未涉及的任何操作。
5. 請務必使用專用工具來進行每一步操作。
6. 萬一墨水進入眼睛，請用清水徹底沖洗并立即就醫。
7. 萬一墨水接觸到皮膚，請用水和肥皂清洗，如果出現過敏反應請立即就醫。
8. 為了保證安全，在打印機各部分機蓋拆除時，請不要接通電源。
9. 裁紙刀非常鋒利，操作時請注意避免傷手。
10. 禁止使用包含易燃氣體的氣泵。
注意
1. 保持打印機在穩定且水平的地點使用。
2. 移動墨路系統或相關部件需格外小心，避免墨水漏出污染打印機或地面。請?zhí)崆霸诖蛴C下面鋪上紙張或保護布。
3. 保證足夠的操作空間。
4. 在重新安裝打印機時，請確保電氣部件的插線準確，牢固。插拔扁平線纜時需格外注意，未安裝到位或反向安裝可能會導致電路短路和電氣部件的損壞。
工具
名字 愛普生零件編號 注解
十字螺絲刀（2 號） 通用工具 - 一字螺絲刀 通用工具 - 清潔棉簽 清潔棒 TX-707A 或類似嬰兒用清潔棉簽。 應選用無多余纖維的清潔棉簽，以避免對打印機內部二次污染。
擦拭布 BEMCOT M-3 無塵布或類似的產品。 使用無塵且纖維少的產品，以避免對打印機內部二次污染。
蒸餾水 通用工具 使用軟化水，無雜質。(不能使用自來水)
吸塵器 通用工具 -

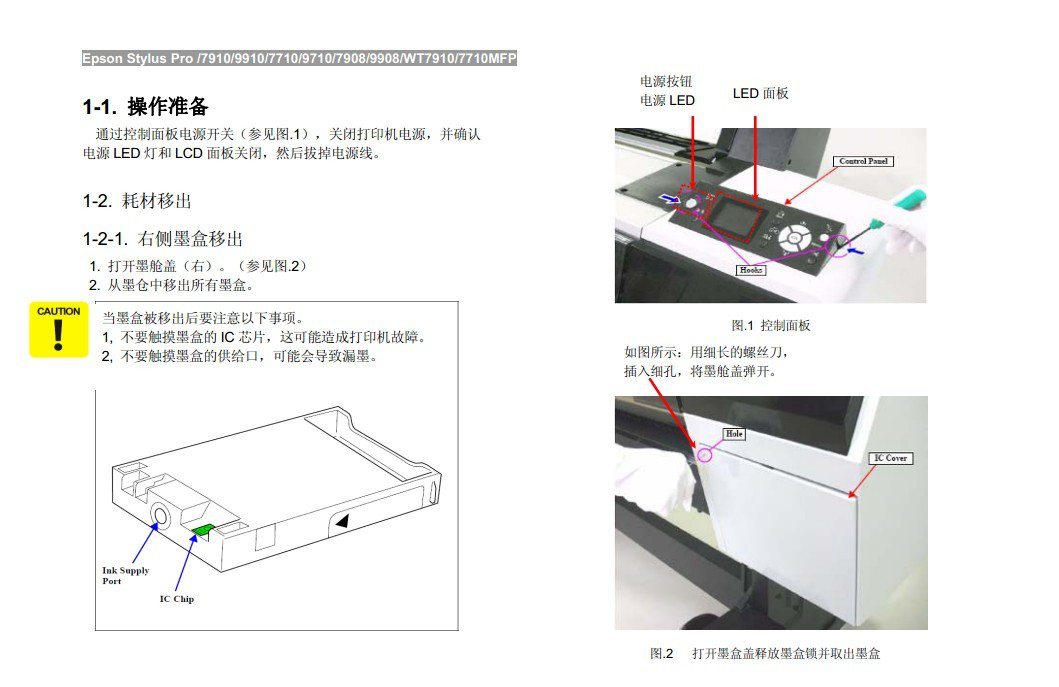

1-1. 操作準備
通過控制面板電源開關（參見圖.1 ），關閉打印機電源，并確認電源按鈕 電源 LED LED 面板
圖.1 控制面板
電源 LED 燈和 LCD 面板關閉，然后拔掉電源線。
1-2. 耗材移出
1-2-1. 右側墨盒移出
1. 打開墨艙蓋（右）。（參見圖.2 ）
2. 從墨倉中移出所有墨盒。
當墨盒被移出后要注意以下事項。
1, 不要觸摸墨盒的 IC 芯片，這可能造成打印機故障。
2, 不要觸摸墨盒的供給口，可能會導致漏墨。
如圖所示：用細長的螺絲刀，
圖.2 打開墨盒蓋釋放墨盒鎖并取出墨盒 插入細孔，將墨艙蓋彈開。
大幅面噴墨打印機清潔指南（內部指導）
4/15p
Epson Stylus Pro /7910/9910/7710/9710/7908/9908/WT7910/7710MFP

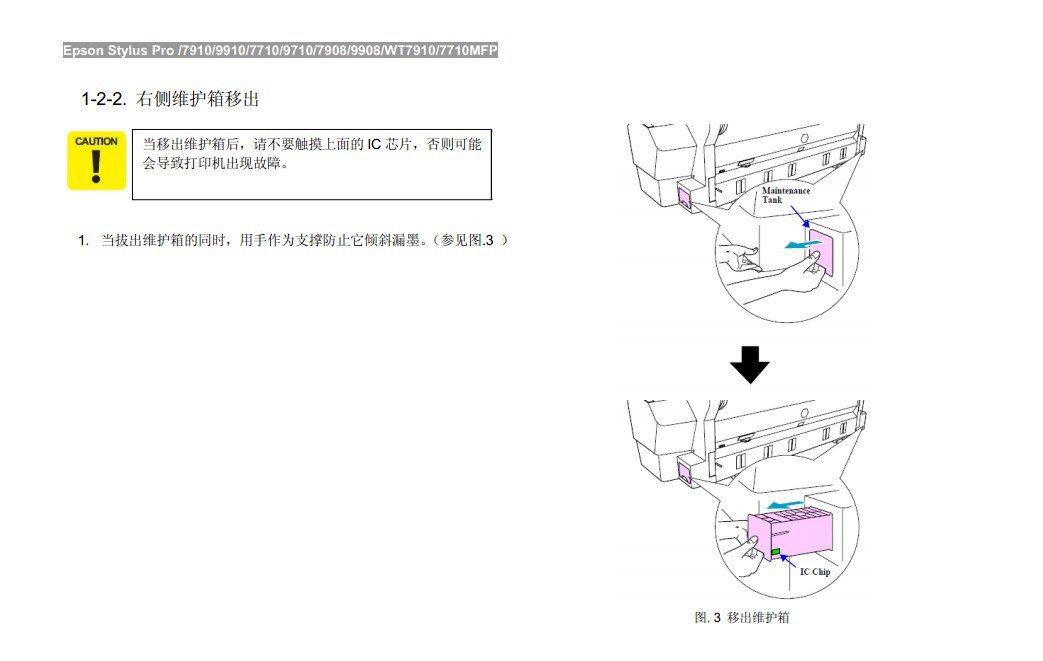

1-2-2. 右側維護箱移出
圖. 3 移出維護箱
當移出維護箱后，請不要觸摸上面的IC 芯片，否則可能會導致打印機出現故障。
1. 當拔出維護箱的同時，用手作為支撐防止它傾斜漏墨。（參見圖.3 ）
圖.4 面板鉤狀卡子的位置
2-1. 部件拆除
2-2. 拆除控制面板
1. 釋放面板左右兩側的二個鉤狀的卡子。（參見圖.4 ）
2. 輕輕抬起操作面板，并拔出操作面板的扁平線纜。
(參見下圖.5 )
由于面板背面有連接線，在執行下一步操作時請注意不要過高拉出面板。
圖.5 面板的連接器和 FFC
2-3. 拆除右側墨艙蓋組件
圖.7 移出墨艙蓋
1. 取下墨艙蓋。（參見圖.6 ）
2. 取出二顆墨艙蓋軸螺釘，取下墨蓋支撐（參見圖.7 ）
圖.6 移出墨艙蓋
圖.8 移除右側頂部支撐板

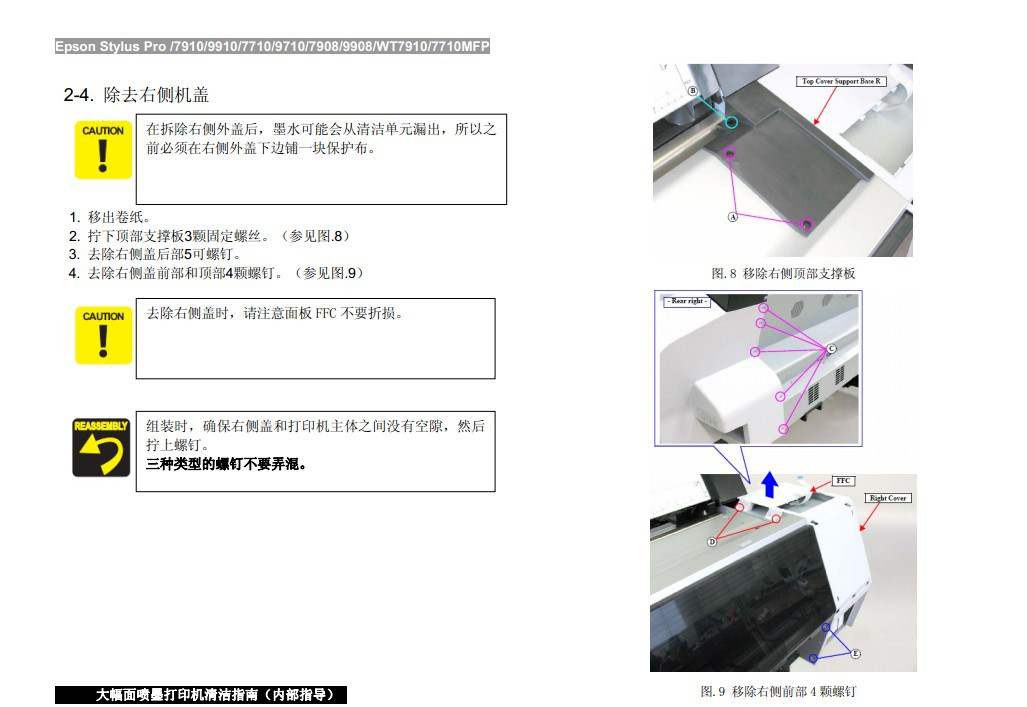

2-4. 除去右側機蓋
在拆除右側外蓋后，墨水可能會從清潔單元漏出，所以之前必須在右側外蓋下邊鋪一塊保護布。
1. 移出卷紙。
2. 擰下頂部支撐板3顆固定螺絲。（參見圖.8 ）
3. 去除右側蓋后部5可螺釘。
4. 去除右側蓋前部和頂部4顆螺釘。（參見圖.9 ）
去除右側蓋時，請注意面板FFC不要折損。
三種類型的螺釘不要弄混它們。 三種類型的螺釘不要弄混。
組裝時，確保右側蓋和打印機主體之間沒有空隙，然后擰上螺釘。
圖.9 移除右側前部4顆螺釘

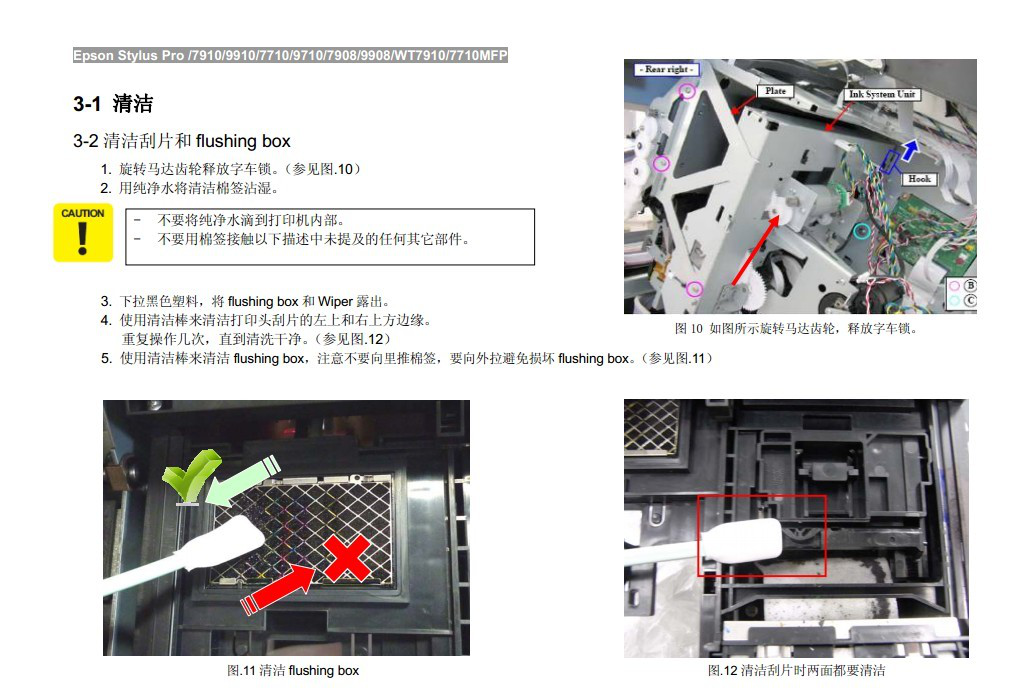

3-1 清潔
3-2 清潔刮片和 flushing box
1. 旋轉馬達齒輪釋放字車鎖。（參見圖.10 ）
2. 用純凈水將清潔棉簽沾濕。
- 不要將純凈水滴到打印機內部。
- 不要用棉簽接觸以下描述中未提及的任何其它部件。
3. 下拉黑色塑料，將 flushing box 和Wiper露出。
4. 使用清潔棒來清潔打印頭刮片的左上和右上方邊緣。
圖10 如圖所示旋轉馬達齒輪，釋放字車鎖。 重復操作幾次，直到清洗干凈。（參見圖.12 ）
5. 使用清潔棒來清潔 flushing box，注意不要向里推棉簽，要向外拉避免損壞flushing box。（參見圖.11 ）
圖.11 清潔 flushing box
圖.12 清潔刮片時兩面都要清潔
圖.14清潔前

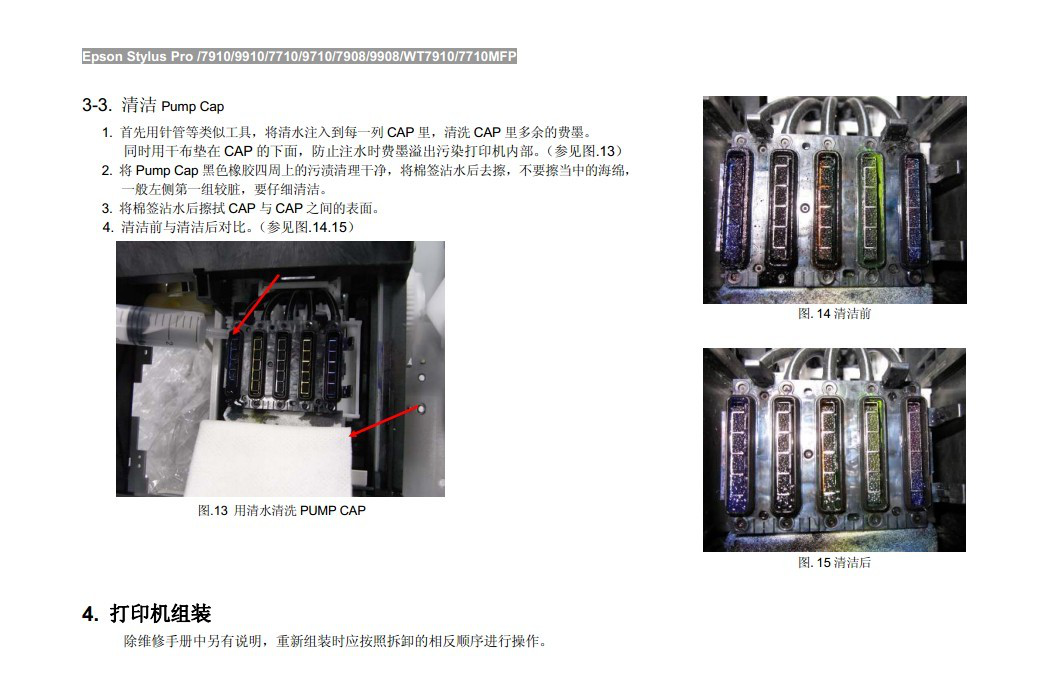

1. 首先用針管等類似工具，將清水注入到每一列CAP里，清洗 CAP里多余的費墨。
同時用干布墊在 CAP的下面，防止注水時費墨溢出污染打印機內部。（參見圖.13 ）
2. 將Pump Cap 黑色橡膠四周上的污漬清理干凈，將棉簽沾水后去擦，不要擦當中的海綿， 一般左側第一組較臟，要仔細清潔。
3. 將棉簽沾水后擦拭 CAP與CAP之間的表面。
4. 清潔前與清潔后對比。（參見圖.14.15 ）
圖.15清潔后
圖.13 用清水清洗 PUMP CAP
4. 打印機組裝
除維修手冊中另有說明，重新組裝時應按照拆卸的相反順序進行操作。
圖.17取下裁刀
圖.18將切紙器移出

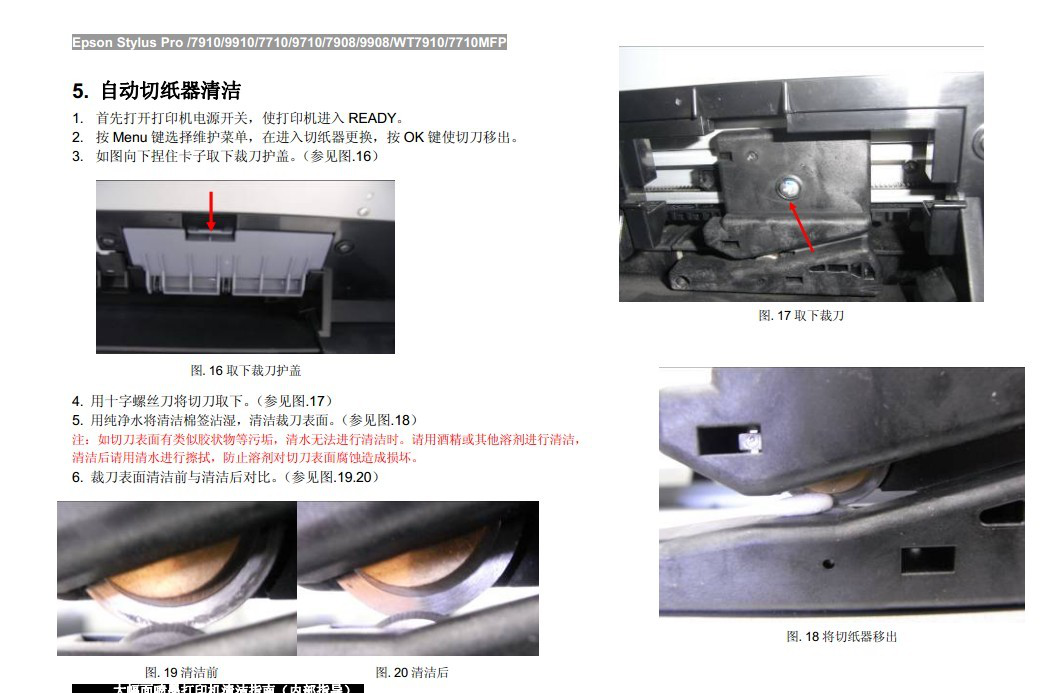

5. 自動切紙器清潔
1. 首先打開打印機電源開關，使打印機進入READY。
2. 按Menu鍵選擇維護菜單，在進入切紙器更換，按OK鍵使切刀移出。
3. 如圖向下捏住卡子取下裁刀護蓋。（參見圖.16 ） 圖.16取下裁刀護蓋
4. 用十字螺絲刀將切刀取下。（參見圖.17 ）
5. 用純凈水將清潔棉簽沾濕，清潔裁刀表面。（參見圖.18 ）
注：如切刀表面有類似膠狀物等污垢，清水無法進行清潔時。請用酒精或其他溶劑進行清潔， 清潔后請用清水進行擦拭，防止溶劑對切刀表面腐蝕造成損壞。
6. 裁刀表面清潔前與清潔后對比。（參見圖.19.20 ）
圖.19清潔前 圖.20清潔后
圖.21用無紡布擦拭光柵兩面

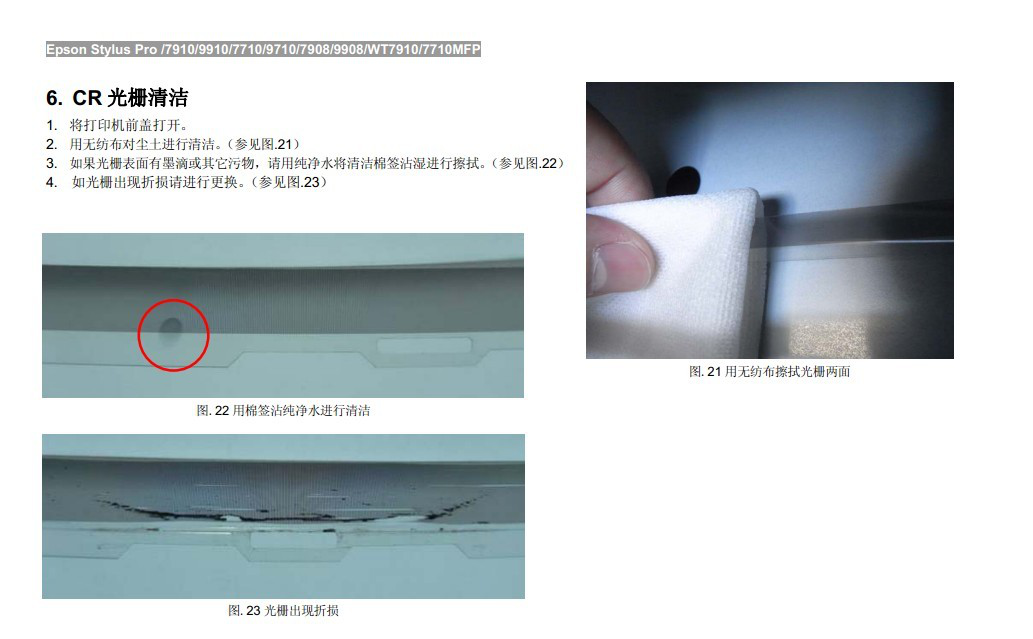

6. CR 光柵清潔
1. 將打印機前蓋打開。
2. 用無紡布對塵土進行清潔。（參見圖.21 ）
3. 如果光柵表面有墨滴或其它污物，請用純凈水將清潔棉簽沾濕進行擦拭。（參見圖.22 ）
4. 如光柵出現折損請進行更換。（參見圖.23 ）
圖.22用棉簽沾純凈水進行清潔
圖.23光柵出現折損

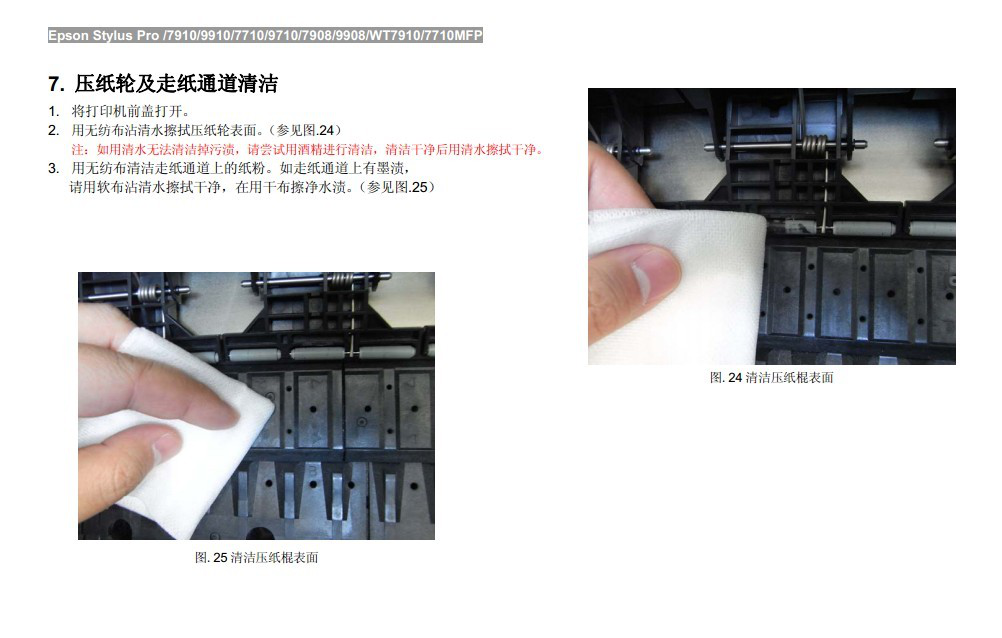

7. 壓紙輪及走紙通道清潔
圖.24清潔壓紙棍表面
1. 將打印機前蓋打開。
2. 用無紡布沾清水擦拭壓紙輪表面。（參見圖.24 ）
注：如用清水無法清潔掉污漬，請嘗試用酒精進行清潔，清潔干凈后用清水擦拭干凈。
3. 用無紡布清潔走紙通道上的紙粉。如走紙通道上有墨漬，
請用軟布沾清水擦拭干凈，在用干布擦凈水漬。（參見圖.25 ）
圖.25清潔壓紙棍表面
圖.26上下兩根導軌均需清潔

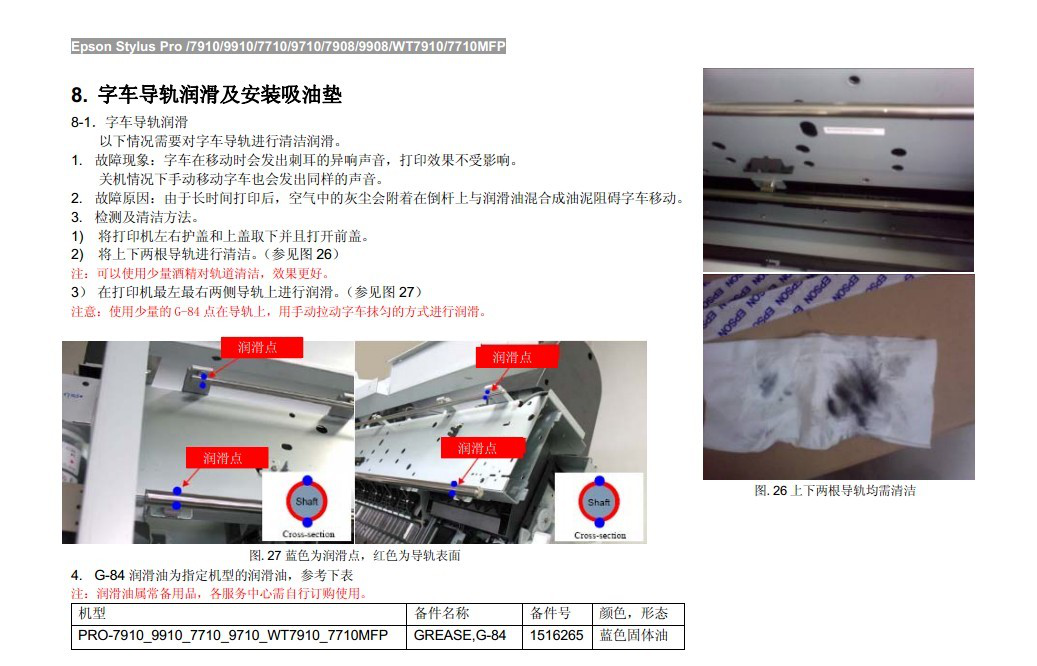

8. 字車導軌潤滑及安裝吸油墊
8-1．字車導軌潤滑
以下情況需要對字車導軌進行清潔潤滑。
1. 故障現象：字車在移動時會發出刺耳的異響聲音，打印效果不受影響。
關機情況下手動移動字車也會發出同樣的聲音。
2. 故障原因：由于長時間打印后，空氣中的灰塵會附著在倒桿上與潤滑油混合成油泥阻礙字車移動。
3. 檢測及清潔方法。
1) 將打印機左右護蓋和上蓋取下并且打開前蓋。
2) 將上下兩根導軌進行清潔。（參見圖 26）
注：可以使用少量酒精對軌道清潔，效果更好。
3） 在打印機最左最右兩側導軌上進行潤滑。（參見圖 27）
注意：使用少量的G-84點在導軌上，用手動拉動字車抹勻的方式進行潤滑。
4. G-84 潤滑油為指定機型的潤滑油，參考下表
潤滑點
潤滑點
潤滑點
潤滑點
圖.27藍色為潤滑點，紅色為導軌表面
注：潤滑油屬常備用品，各服務中心需自行訂購使用。
機型 備件名稱 備件號 顏色，形態 PRO-7910_9910_7710_9710_WT7910_7710MFP GREASE,G-84 1516265 藍色固體油
大幅面噴墨打印機清潔指南（內部指導）
14/15p
Epson Stylus Pro /7910/9910/7710/9710/7908/9908/WT7910/7710MFP

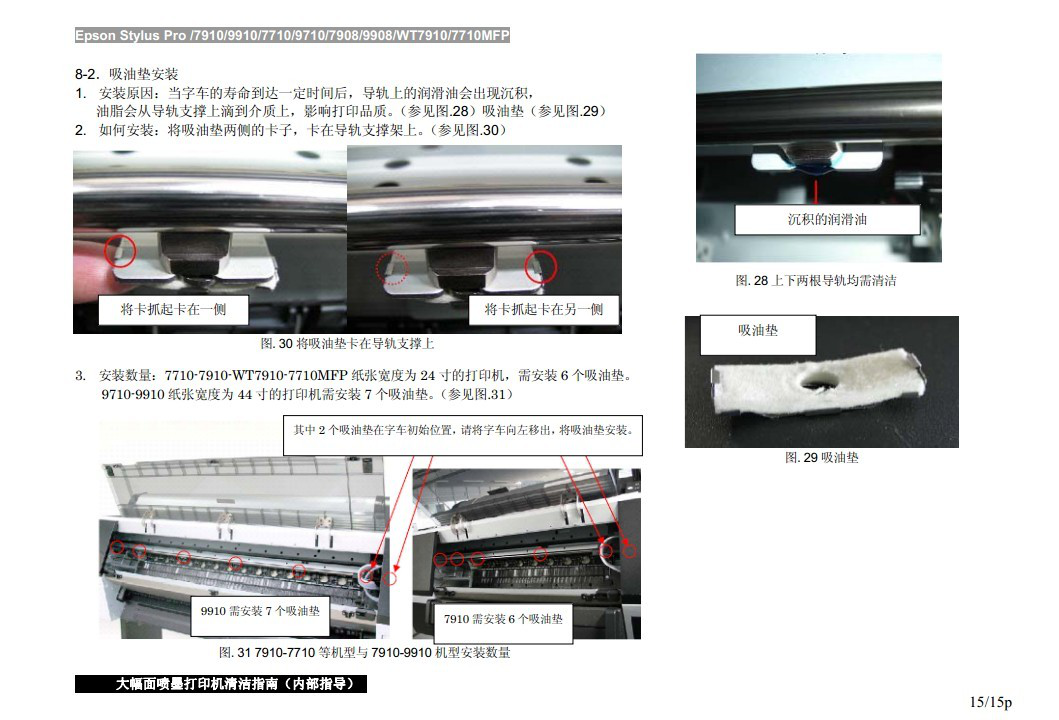

8-2．吸油墊安裝
1. 安裝原因：當字車的壽命到達一定時間后，導軌上的潤滑油會出現沉積，
油脂會從導軌支撐上滴到介質上，影響打印品質。（參見圖.28 ）吸油墊（參見圖.29 ）
2. 如何安裝：將吸油墊兩側的卡子，卡在導軌支撐架上。（參見圖.30 ）
圖.30將吸油墊卡在導軌支撐上將卡抓起卡在一側 將卡抓起卡在另一側沉積的潤滑油
圖.28上下兩根導軌均需清潔 吸油墊
3. 安裝數量：7710-7910-WT7910-7710MFP 紙張寬度為 24寸的打印機，需安裝 6 個吸油墊。
9710-9910 紙張寬度為 44寸的打印機需安裝 7 個吸油墊。（參見圖.31 ） 其中 2 個吸油墊在字車初始位置，請將字車向左移出，將吸油墊安裝。
圖.29吸油墊
9910需安裝 7 個吸油墊
圖.31 7910-7710等機型與7910-9910 機型安裝數量
7910需安裝 6 個吸油墊
